Frontbesen und Frontwalze können im dokumentierten Maeh-Werk-Aufbau einzeln oder gemeinsam an einer Kombiplatte befestigt werden. Diese gemeinsame Basis ist praktisch, verlangt aber eine genaue Zuordnung der Befestigungspunkte. Wer das Kombiangebot nur als zwei anschraubbare Teile betrachtet, unterschätzt die Vorbereitung. Dieser Leitfaden hilft dir, die vollständige Bildanleitung zu lesen und die Arbeiten vor dem Kauf realistisch einzuschätzen. Er ersetzt sie nicht.

Was das Kombiangebot tatsächlich mitbringt

Beim Kombiangebot Frontbesen und Frontwalze sind Bohrschablone und Befestigungsmaterial ausdrücklich aufgeführt. Die Anleitung beschreibt eine Halteplatte für den Einzel- und gemeinsamen Verbau. Trotzdem werden Walze und Besen nicht nach derselben Einstellung beurteilt: Bei der Walze geht es um die Auflage und Schnitthöhe, beim Besen um die Lage der Halterungen und den Kontakt der Borsten.

Wenn du bereits eines der Teile besitzt, gleiche deinen vorhandenen Platten- und Schraubensatz vor einer Ergänzung mit dem aktuellen Angebot ab. Aus einem ähnlichen Bild lässt sich nicht ableiten, dass jeder frühere Aufbau mit jedem heute angebotenen Teil ohne weitere Klärung erweiterbar ist. Die Produktseiten nennen die Erweiterungsmöglichkeit; die tatsächlich vorhandenen Bauteile musst du dennoch zuordnen.

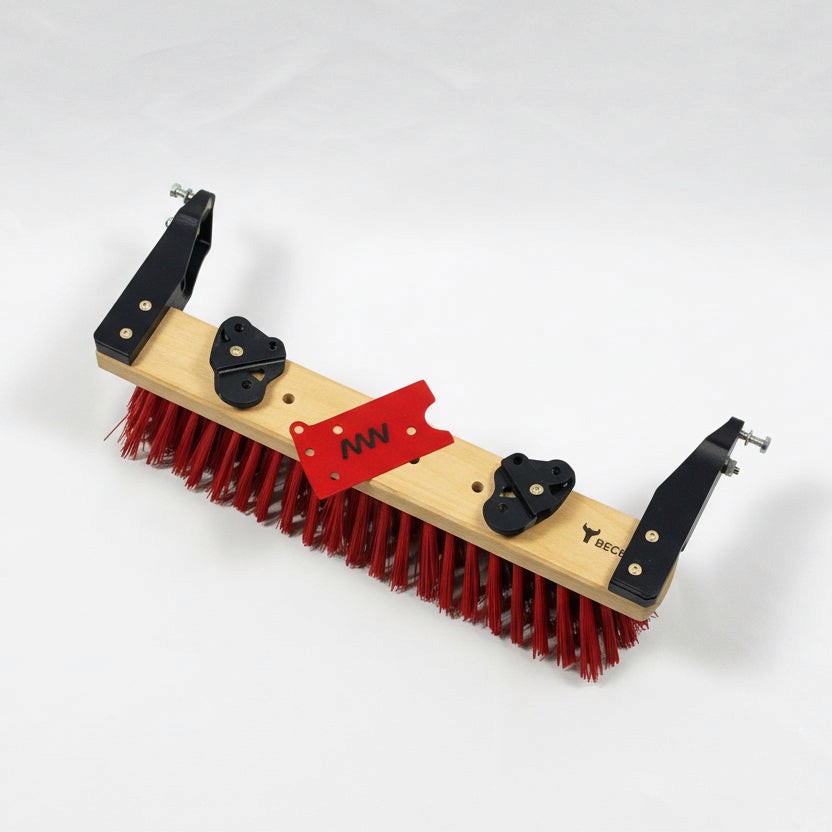

Produktansicht des Frontbesens: Halterungen und Schablone gehören zum Aufbau. Die genaue Schraubenanordnung folgt der Bildanleitung, nicht dem Symbolfoto.

FW und FB sind unterschiedliche Markierungen

Die Anleitung unterscheidet an der Schablone die Markierungen FW für Frontwalze und FB für Frontbesen. Die Lage wird nicht einfach von einer beliebigen Gehäusekante geschätzt. Auf der Antriebsseite wird die Schablone mit lesbarem MW-Logo verwendet; für die gegenüberliegende Seite beschreibt die Anleitung eine um 180 Grad gedrehte Verwendung.

Diese Seitenzuordnung ist wichtig, weil zusammenpassende Löcher an gegenüberliegenden Seiten benötigt werden. Lies die Bildfolge vollständig, bevor du etwas anzeichnest. Wenn Beschriftung, Befestigungspunkt oder dein Gehäuse vom Bild abweichen, ist Nachfragen besser als ein vermeintlich passendes Loch zu ergänzen.

Die Bohrschablone ist eine Anzeichenschablone

Ein zentraler Hinweis wird leicht überlesen: Nicht durch die Schablone bohren. Sie dient zum Markieren der Positionen und wird vor dem Bohren abgenommen. Die Anleitung fordert außerdem das Ankörnen; anschließend beschreibt sie Vorbohren, Aufbohren und Entgraten. Damit ist klar: Der dokumentierte Einbau ist kein werkzeugloses Nachrüsten.

• Vor jeder Arbeit Versorgung trennen und gegen Inbetriebnahme sichern.

• Den Mäher stabil abstützen und gegen Umkippen sichern.

• Rad- und Antriebsteile nach Bildfolge zuordnen und geordnet ablegen.

• Markierungen und Seite vor jedem nicht rückgängig zu machenden Arbeitsschritt kontrollieren.

• Bei unklarer Werkzeugwahl oder Befestigung fachkundige Unterstützung einplanen.

Bohrmaße und konkrete Arbeitsschritte entnimmst du der vollständigen Anleitung für dein bestätigtes Modell. Eine Kurzbeschreibung im Ratgeber kann die Fotos und die tatsächliche Zugänglichkeit am Gerät nicht ersetzen.

Den Besen am montierten Halter ausmitteln

Der Besen wird laut Anleitung zunächst unbefestigt mit seinen Aufnahmen geliefert. Die Halterungen werden vorpositioniert; danach wird der Besen so ausgemittelt, dass links und rechts derselbe Überstand entsteht. Vor dem Einschrauben muss seine hintere Stirnfläche bündig und ohne Abstand anliegen. Zusätzlich beschreibt die Anleitung hintere Befestigungspunkte, für deren Zugang Besen und Halterungen nochmals abgenommen werden.

Das erklärt, warum du nicht schon auf der Werkbank alle Schrauben nach Augenmaß endgültig setzen solltest. Die Lage ergibt sich am vorbereiteten Aufbau. Der spätere Borstenkontakt wird über die Neigung angepasst. Dafür werden die vorgesehenen Befestigungen gelöst und nach der Justierung wieder festgezogen; nicht gegen festgezogene Halterungen verstellen.

Walzenhöhe vor Borstenkontakt festlegen

Bei gemeinsamer Montage solltest du zuerst eine nachvollziehbare Mähhöhe herstellen. Der separate Leitfaden zur Schnitthöhenmessung über Front- und Heckwalze erklärt den Bezug. Danach wird der Besen an diese Höhe angepasst. Andernfalls beurteilst du einen geänderten Borstenkontakt, obwohl gleichzeitig die Lage des Mähers verändert wurde.

Die Frontbesen-Produktseite nennt für höhere Schnitthöhen eine angepasste Winkelaufnahme auf Anfrage. Wenn der gewünschte Kontakt mit deinem Aufbau nicht erreichbar ist, ist diese Klärung sinnvoller als zusätzliche, nicht beschriebene Bohrungen. Beim Yard Force LM-C38 sind Frontteile nur bedingt kompatibel und mit Änderungen am Motorgehäuse verbunden. Diese Einschränkung gilt auch bei einem Kombikauf.
